氣體渦輪流量計如何實現溫壓補償
日期：2022-03-01 點擊量：
一般來說，在生產中大多要求得到氣體的質量流量，由于氣體體積受溫度和壓力的影響太大,在溫度和壓力不斷變化的環境中得出的流量需要補償換算。

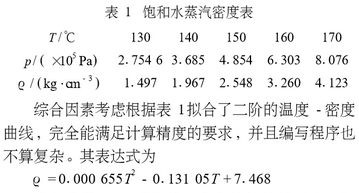

在得到了氣體渦輪流量計輸出的流量信號、測量介質的溫度和壓力后，就可以進行飽和蒸汽質量流量的實時計算了。由公式(2)可知，頻率f已經通過IMR1計數器測得，只要再得到密度Q就可以計算飽和蒸汽的質量流量了。飽和蒸汽的密度Q和它的溫度壓力有關，其關系如表1所示。可以看到，密度Q只是溫度或者壓力的函數，而不是它們兩個參數的函數,所以只要通過表1的數據擬合出一條溫度-密度(或者壓力.密度)的曲線，測出溫度(或者壓力)值就可以得到密度值。擬合溫度-密度曲線或者壓力-密度曲.線均可，但溫度和壓力都要顯示出來。
由溫度的A/D采樣值和密度值間的關系式，根.據公式(2)就可以進行流量的質量流量計算。
在得到了氣體渦輪流量計輸出的流量信號、測量介質的溫度和壓力后，就可以進行飽和蒸汽質量流量的實時計算了。由公式(2)可知，頻率f已經通過IMR1計數器測得，只要再得到密度Q就可以計算飽和蒸汽的質量流量了。飽和蒸汽的密度Q和它的溫度壓力有關，其關系如表1所示。可以看到，密度Q只是溫度或者壓力的函數，而不是它們兩個參數的函數,所以只要通過表1的數據擬合出一條溫度-密度(或者壓力.密度)的曲線，測出溫度(或者壓力)值就可以得到密度值。擬合溫度-密度曲線或者壓力-密度曲.線均可，但溫度和壓力都要顯示出來。
由溫度的A/D采樣值和密度值間的關系式，根.據公式(2)就可以進行流量的質量流量計算。
